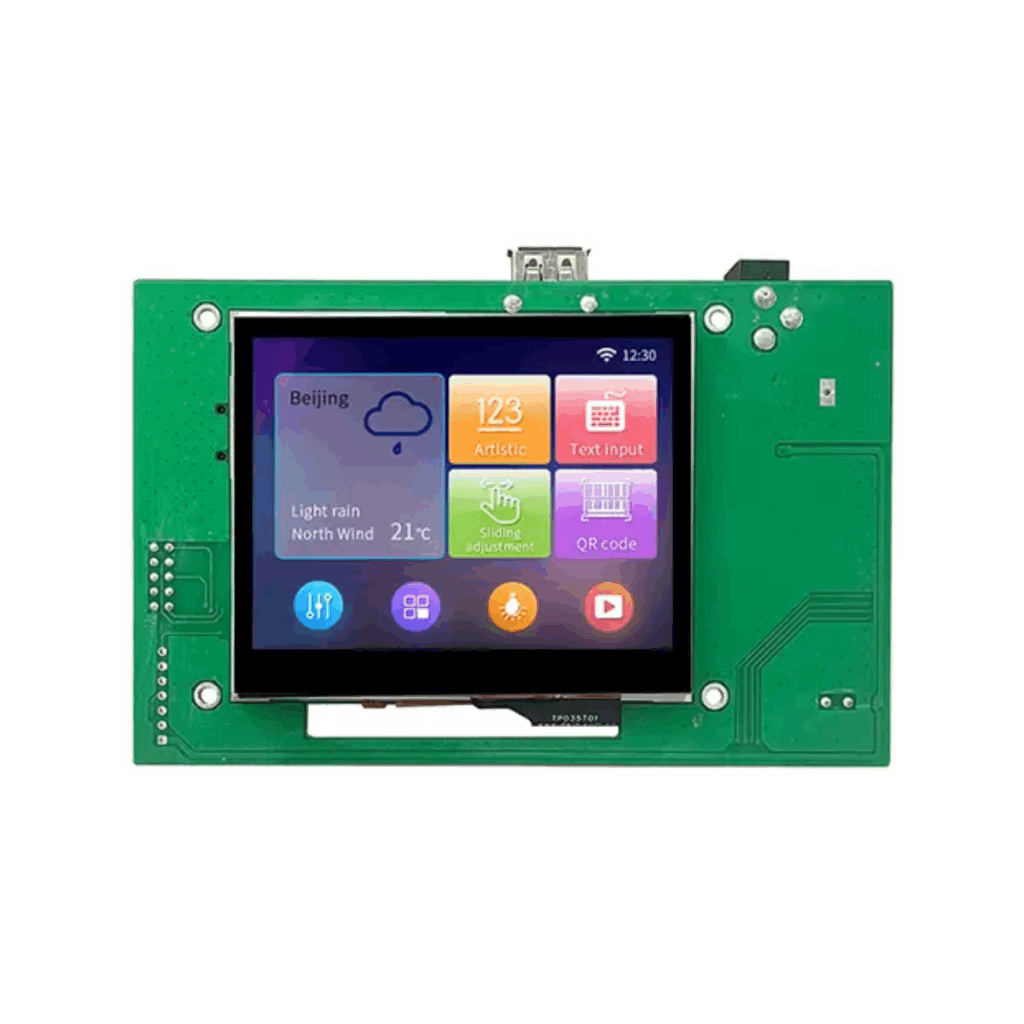

EKT035A – 3.5” T5L İşlemcili IPS Geliştirme Kartı

EKT035A – 3.5” T5L İşlemcili IPS Geliştirme Kartı

Ekran ve Dokunmatik

• 3.5” IPS Ekran, 320×240 çözünürlük
• 262K renk (18-bit), geniş izleme açısı: 85°/85°/85°/85° (L/R/U/D)
• Kapasitif dokunmatik panel (G+G yapı, ekstra cam veya pleksi panelle uyumlu, hassasiyet ayarlanabilir)

Donanım Özellikleri

• DWIN tarafından geliştirilen T5L 8051 tabanlı çift çekirdekli çip (GUI + OS)
• TTL arayüz, 50Pin – 0.5mm FCC bağlantı kablosu
• Geniş G/Ç arayüzleri: UART, CAN, PWM, AD vs. ile hata ayıklama ve uygulama geliştirme imkânı
• SD kart veya seri port (DGUS TOOL) üzerinden kolay yazılım yükleme

Yazılım & Geliştirme Desteği

• DWIN DGUS V7.6 ile kodsuz hızlı arayüz geliştirme
• Çift geliştirme sistemi:

• İkincil geliştirme desteği: DWIN OS programlama dili veya KEIL C51 ile özel uygulama yazımı

ASIC Bilgisi

• DWIN tasarımı T5L ASIC (2019)
• Dahili 1MB NOR Flash (512KB kullanıcı verisi için)
• Yazma/yeniden yazma ömrü: 100.000+ kez

Ekran Özellikleri

• IPS TFT LCD, 320×240 çözünürlük, 262K renk (18-bit)
• Geniş izleme açısı: 85°/85°/85°/85° (L/R/U/D)
• LED arka aydınlatma, 270 nit parlaklık
• Ayarlanabilir parlaklık: 100 seviye (1–30% aralığında titreme görülebilir)
• LED ömrü: ≥20.000 saat (maksimum parlaklıkta sürekli çalışmada %50 parlaklığa düşüş süresi)

Güç ve Tüketim

• Giriş voltajı: 6–36V
• Çalışma akımı:

• Önerilen çalışma sıcaklığı: -20°C ~ +70°C
• Nem aralığı: %10 ~ %90 RH

Bellek ve Depolama

• Dahili NOR Flash: 512KB
• Font alanı: 4–12MB
• Görsel alanı: 12–4MB
• RAM: 128KB
• SD kart desteği: SDHC / FAT32 format

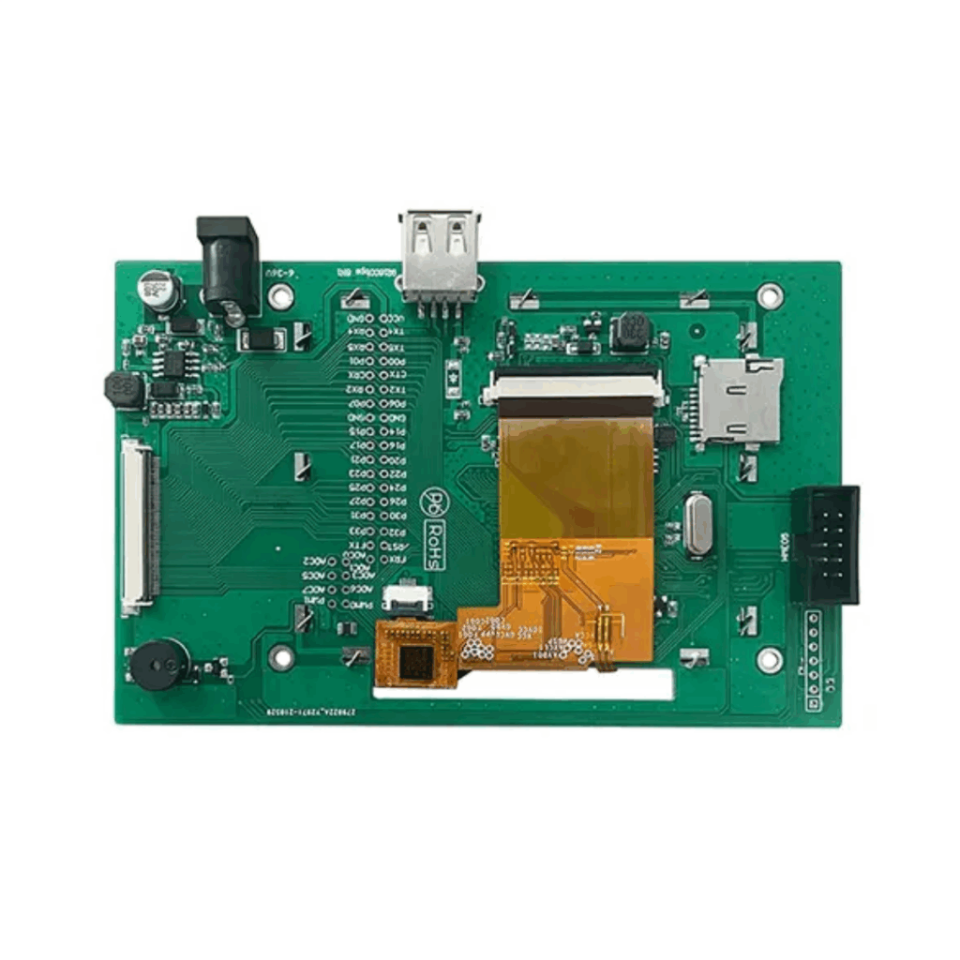

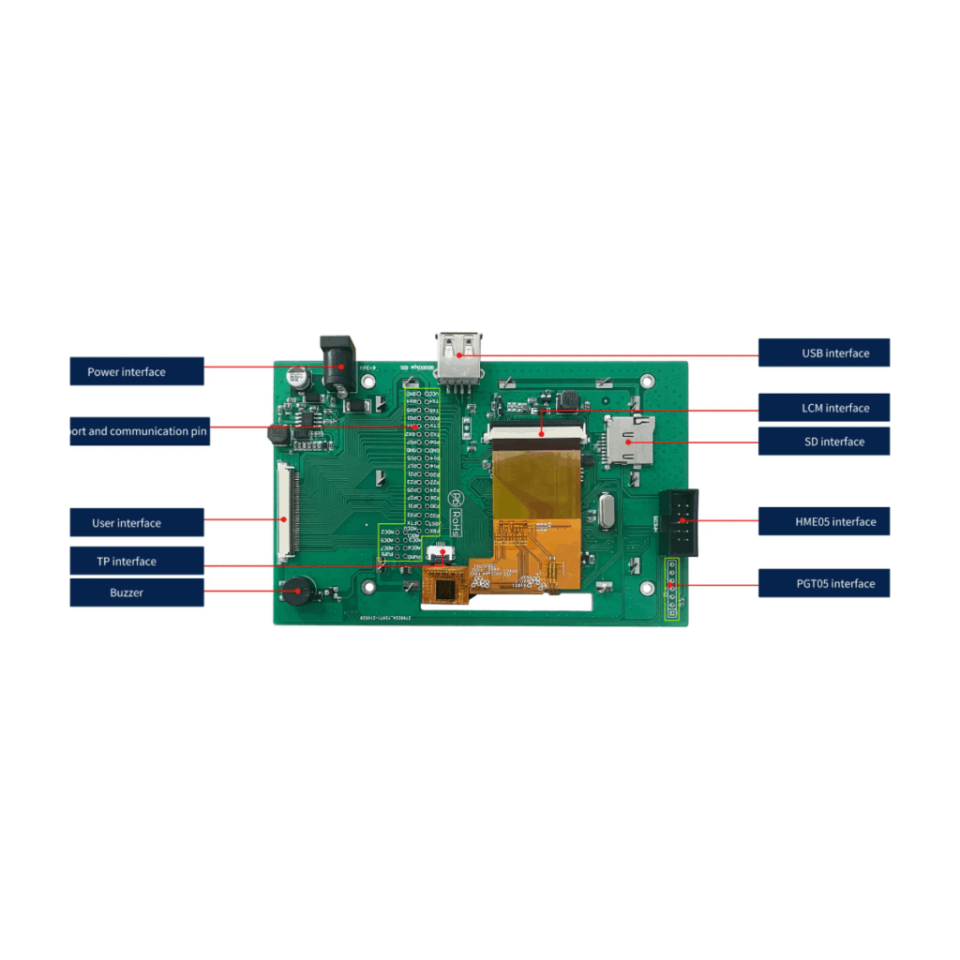

Arayüzler ve Giriş/Çıkış

• 50 Pin – 0.5mm FCC konnektör
• USB bağlantısı ve SD kart yuvası
• Kapasitif dokunmatik panel + buzzer

Fiziksel Boyutlar

• Ölçüler: 131.39mm × 83.64mm × 17.75mm
• Ağırlık: 105g

Geliştirme Sistemi

• DGUS II (ön yüklü) ve TA komut seti
• Kod gerektirmeyen GUI geliştirme (DGUS TOOL ile)

Uygulama Alanları

• CNC makine arayüzleri
• Akıllı ev sistemleri kontrol panelleri
• Endüstriyel otomasyon HMI arayüzleri
• Tarım, gıda işleme makineleri
• Sağlık ekipmanları
• Otobüs ve tren içi bilgilendirme panelleri
