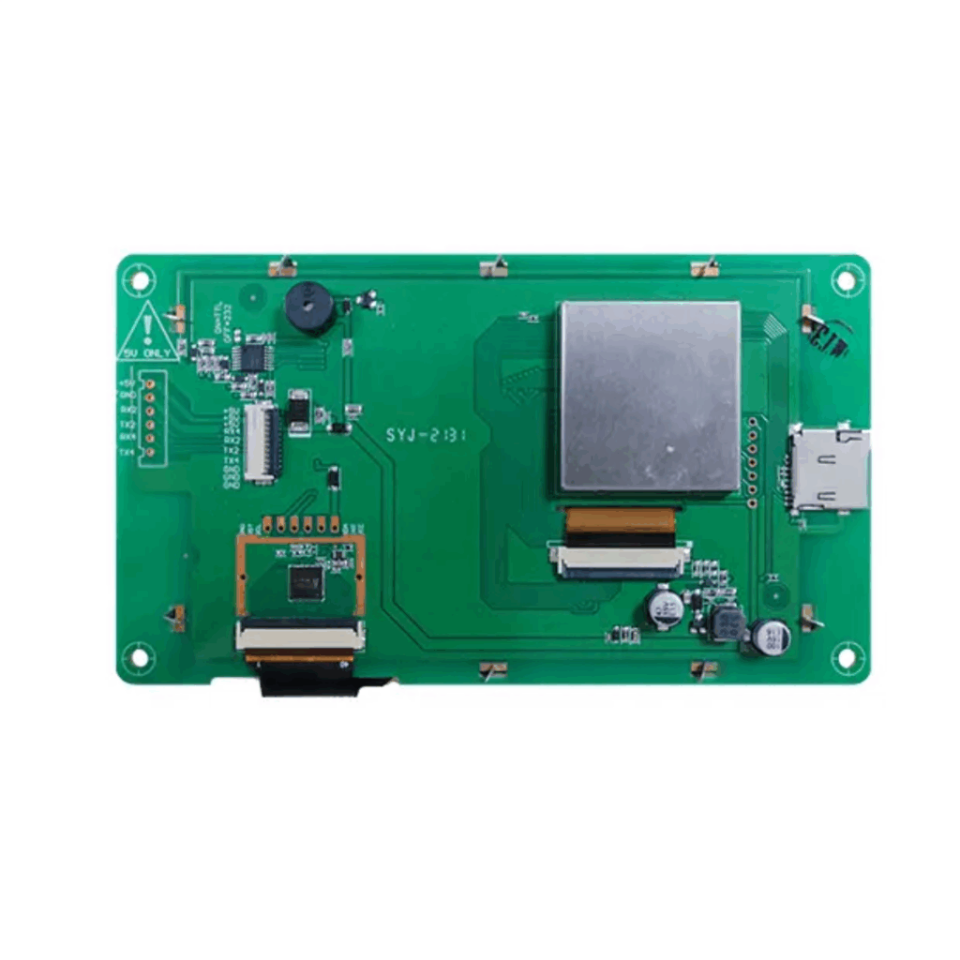

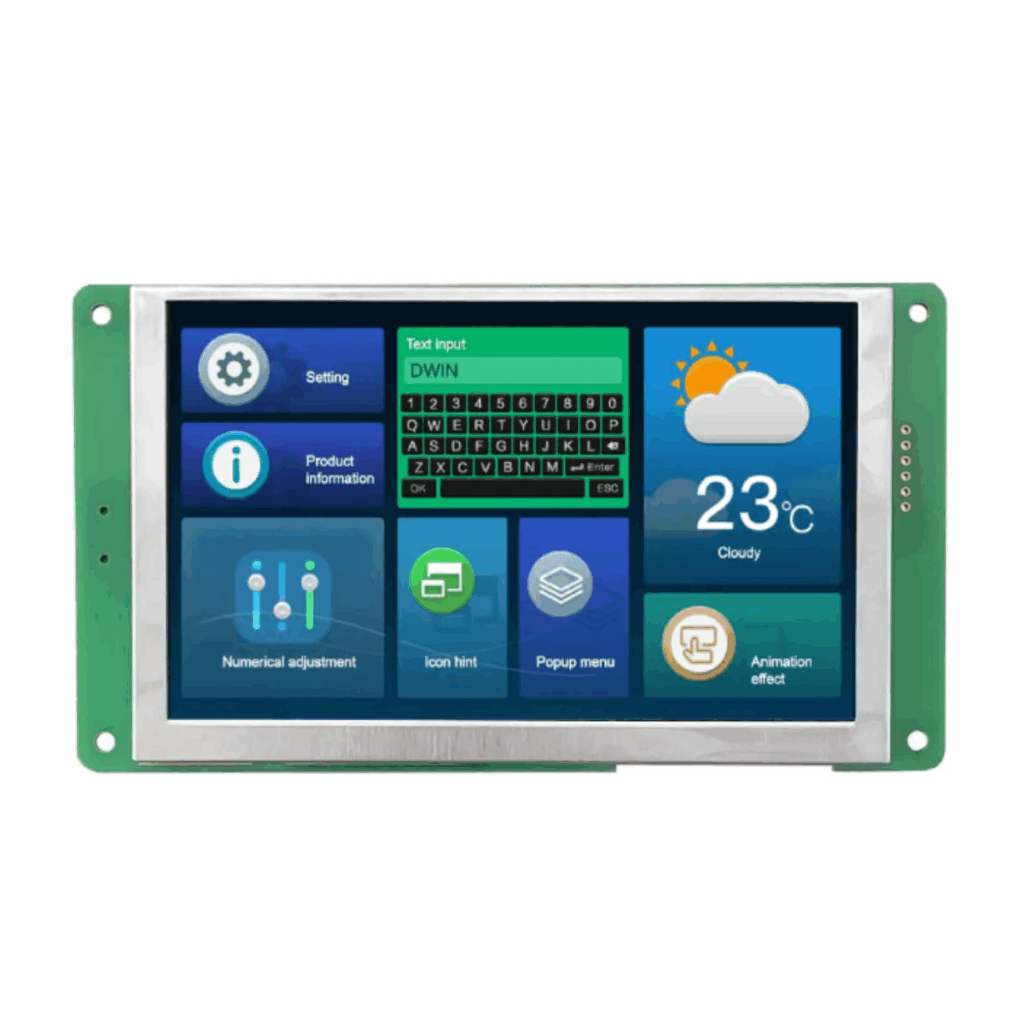

5.0 Inch DMG80480C050_04WTR DWIN TFT LCD Ekran
DWIN DMG80480C050_04WTR, T5L0 yonga setiyle güçlendirilmiş, yüksek performanslı 5.0 inç dokunmatik TFT LCD ekran modülüdür.DGUS II grafik kullanıcı arayüzü desteği sayesinde, HMI (Human Machine Interface) projelerinizde hızlı ve esnek çözümler sunar.
Kapasitif dokunmatik yüzeyi, IPS panel kalitesi ve geniş görüş açısıyla profesyonel projeler için idealdir.
Teknik Özellikler
- Model: DMG80480C050_04WTR
- Ekran: 5.0" IPS TFT LCD, 800x480 çözünürlük, 18-bit (262K renk)
- Görüş Açısı: 85° (Tüm yönler - L/R/U/D)
- Dokunmatik Panel: Kapasitif G+G, temperli cam, ≥6H sertlik
- Parlaklık: 250 nit (0–100 ayarlanabilir, 1–30% önerilmez)
- Işık Geçirgenliği: >%85
- Arka Aydınlatma Ömrü: >20.000 saat

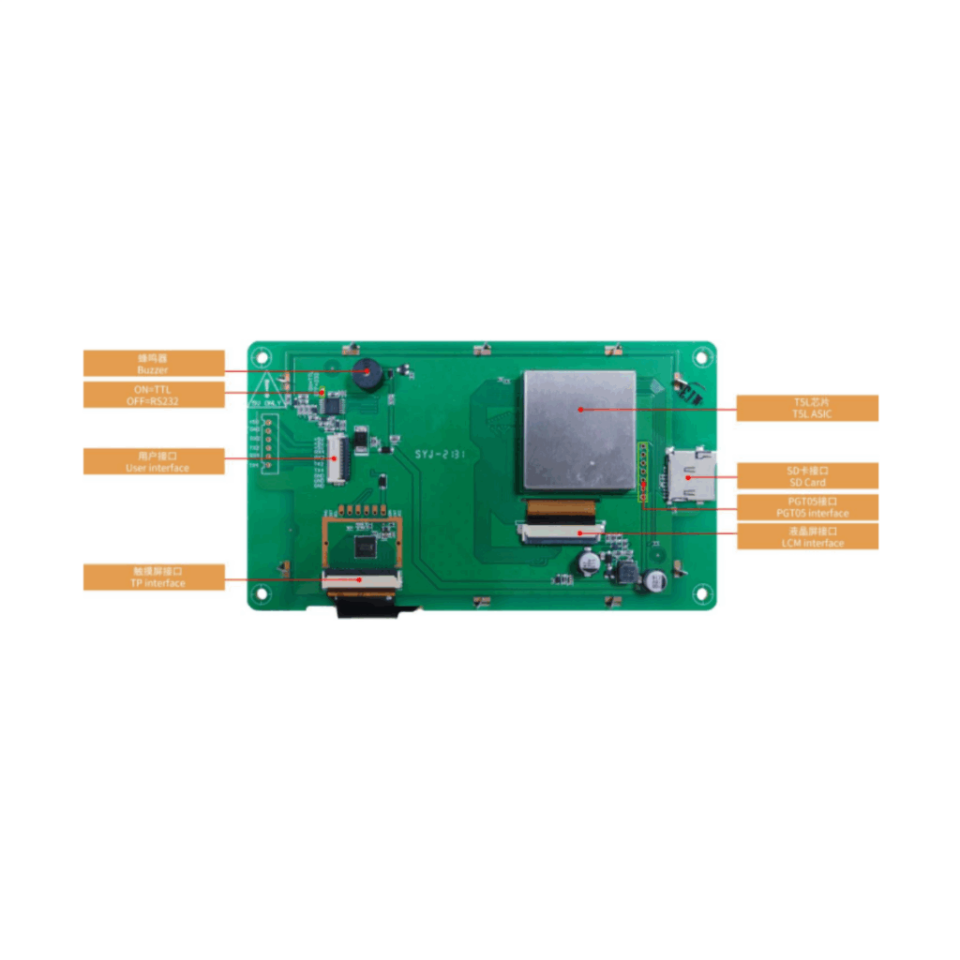

Donanım ve Arayüz
- Yonga Seti: DWIN T5L0 ASIC
- Bağlantı: 10Pin_1.0mm TTL UART (güç + haberleşme)
- Seri Haberleşme:
UART2: TTL/CMOS veya RS232 (jumper ile)
Baud Hızı: 3.150 ~ 3.225.600 bps (Tipik: 115200 bps)
Veri Formatı: UART2 – N81 | UART4 – N81/E81/O81/N82
- Flash Bellek: 16MB NOR Flash (font, resim, ses)
- SD Kart: FAT32 destekli, 4Mb/s dosya aktarım hızı
- Buzzer: 3V pasif, <1W güç tüketimi
- Yazılım Güncelleme: SD kart veya PGT05 arayüzü
Güç ve Dayanıklılık
- Güç Girişi: 4.5V – 5.5V DC (Tipik: 5V)
- Çalışma Akımı: 300mA (maksimum parlaklık), 100mA (ışık kapalı)
- Güç Tüketimi: <5W
- Önerilen Adaptör: 5V 1A DC
Çevresel Özellikler
- Çalışma Sıcaklığı: -20°C ~ +70°C
- Depolama Sıcaklığı: -30°C ~ +80°C
- Nem Dayanımı: %10 ~ %90 RH (Tipik: %60 RH)
- Koruma: Konformal kaplama yok.
Kullanım Alanları
Endüstriyel kontrol sistemleriOtomasyon panelleri
Akıllı cihaz arayüzleri
Eğitim projeleri
HMI ekran projeleri
Gömülü sistemler
Kutu İçeriği
1 x DWIN DMG80480C050_04WTR 5.0″ TFT LCD ModülDatasheet
DMG80480C050_04WTR
