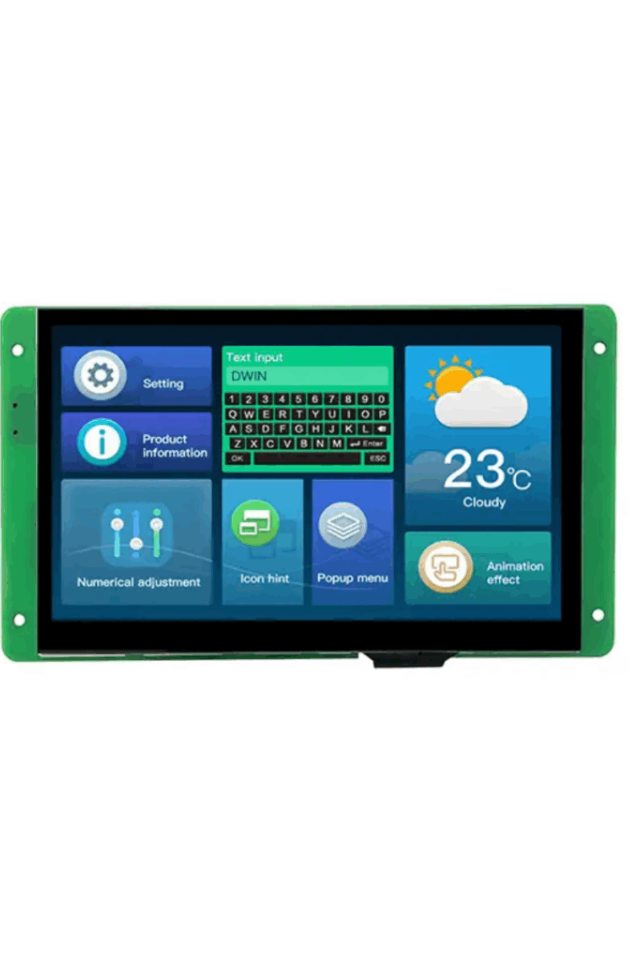

7″ DWIN DMG80480C070_04WTC Kapasitif Dokunmatik HMI Ekran

7″ DWIN DMG80480C070_04WTC Kapasitif Dokunmatik HMI Ekran

Yüksek performans, kullanıcı dostu arayüz ve geniş kullanım alanı !

DWIN’in 7 inçlik kapasitif dokunmatik HMI ekranı, TFT LCD teknolojisiyle yüksek çözünürlük ve canlı renkler sunar. Gelişmiş T5L0 ASIC işlemcisiyle donatılan bu model, UART arayüzü sayesinde pek çok mikrodenetleyiciyle kolayca entegre olabilir. Endüstriyel otomasyon, akıllı cihazlar, enerji sistemleri ve daha fazlası için ideal bir çözümdür.

Öne Çıkan Özellikler

• Model No: DMG80480C070_04WTC
• Ekran Tipi: 7” TFT LCD, 800×480 çözünürlük
• Dokunmatik: Kapasitif, G+G yapısı, 1 milyon dokunma ömrü
• Parlaklık: 200 nit
• Renk Desteği: 18-bit (6R6G6B)
• Görüş Açısı: 70°/70°/40°/30° (Sol/Sağ/Yukarı/Aşağı)

Teknik Özellikler

 İşlemci & Bellek

• T5L0 ASIC (DWIN üretimi)
• 16MB NOR Flash + 1MB dahili Flash
• 512KB kullanıcı veri alanı

 Arayüz ve Bağlantı

• UART2 ve UART4 (TTL/CMOS veya RS232 seçilebilir)
• Baud hızı: 3150 ~ 3,225,600 bps (Varsayılan: 115200 bps)
• SD Kart desteği (FAT32, 4MB/s indirme hızı)
• PGT05 ile firmware kurtarma desteği

 Dokunmatik Panel

• Kapasitif: G+G yapısı, %90 ışık geçirgenliği, 6H yüzey sertliği
• Rezistif (opsiyonel): %80 ışık geçirgenliği, 3H yüzey sertliği

 Güç Tüketimi

• Çalışma voltajı: 4.5V – 5.5V (Önerilen: 5V 1A DC)
• Güç tüketimi: <5W
• Akım: 500mA (Arka ışık açıkken)

Ek Özellikler

• Dahili 3V pasif buzzer (<1W)
• 20.000 saatten uzun LED arka aydınlatma ömrü
• Ekran koruma için dinamik duvar kağıdı desteği
• 10-pin seri bağlantı kablosu (1.0mm pitch)

Kullanım Alanları

• Endüstriyel otomasyon sistemleri
• Akıllı ev cihazları
• Medikal cihazlar
• Enerji izleme sistemleri
• Kontrol panelleri ve daha fazlası !

Temel Özellikler

• Ekran Boyutu: 7,0 inç
• Çözünürlük: 800×480 piksel
• Renk Desteği: 262K renk
• Dokunmatik Panel: Kapasitif (CTP), G+G yapısı, Asahi temperli cam yüzey
• Dokunma Modu: Nokta dokunuş ve sürükleme destekli
• Yüzey Sertliği: 6H
• Işık Geçirgenliği: %90’ın üzerinde
• Parlaklık: 200 nit
• Görüş Açısı: 70°/70°/40°/30° (Sol/Sağ/Yukarı/Aşağı)
• Görüntüleme Alanı: 154.08 mm x 85.92 mm

Donanım ve Geliştirme

• İşlemci: T5L0 ASIC (DWIN tarafından geliştirildi)
• Dahili Flash: 16MB NOR Flash (Yazı tipi, resim, ses için)
• Kullanıcı Alanı: 512KB
• GUI Geliştirme: DWIN DGUS V7.6 yazılımıyla hızlı ve kolay geliştirme
• Yeniden Yazma Döngüsü: 100.000’den fazla

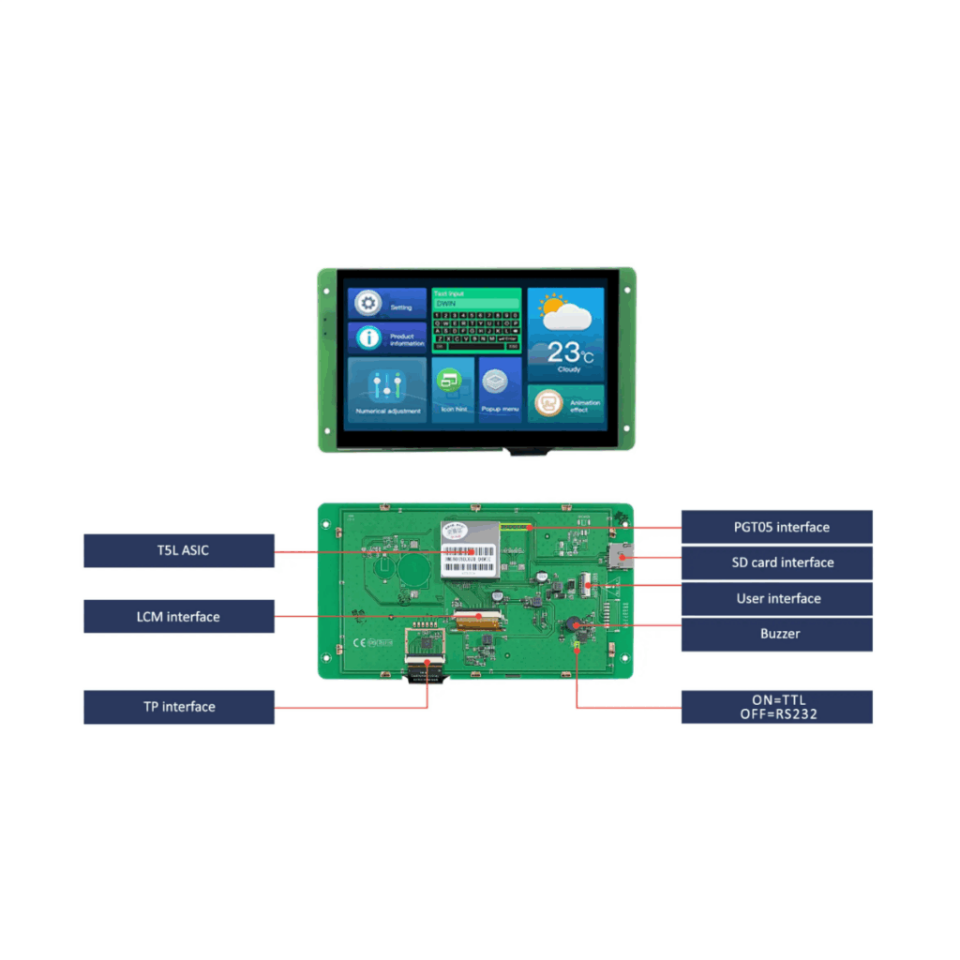

Bağlantı Arayüzleri

• LCM Arayüzü: FPC50_0.5mm, RGB
• Kapasitif Dokunmatik Arayüz: COB yapısı, IIC
• Rezistif Dokunmatik Arayüz (RTP): FPC4_1.0mm (opsiyonel)
• Kullanıcı Arayüzü: 10 Pin_1.0mm bağlantı soketi (güç ve UART için)
• UART İletişim: TTL/CMOS
• Baud Hızı: 3150 ~ 3.225.600 bps (Tipik: 115200 bps)
• Veri İndirme: SD kart veya seri bağlantı üzerinden
• SD Kart İndirme Hızı: 4MB/s
• Seri Port İndirme Hızı: 12KB/s

Elektriksel Özellikler

• Çalışma Gerilimi: 4.5V ~ 5.5V (Önerilen: 5V)
• Çalışma Akımı: Arka ışık açık: 500mA
• Güç Tüketimi: <5W
• Ses: 3V pasif buzzer (Güç tüketimi <1W)

Diğer Özellikler

• PGT05 Arayüzü: Sistem çökmesi durumunda DGUS çekirdeğini güncelleme imkânı
• Dosya Sistemi: FAT32 destekli SD kart üzerinden istatistik ve dosya yönetimi
