4.3 Inch DMG48270C043-03WTR DWIN HMI Display Rezistif Ekran Dokunmatik

4.3 Inch DMG48270C043-03WTR DWIN HMI Display Resistif Ekran Dokunmatik

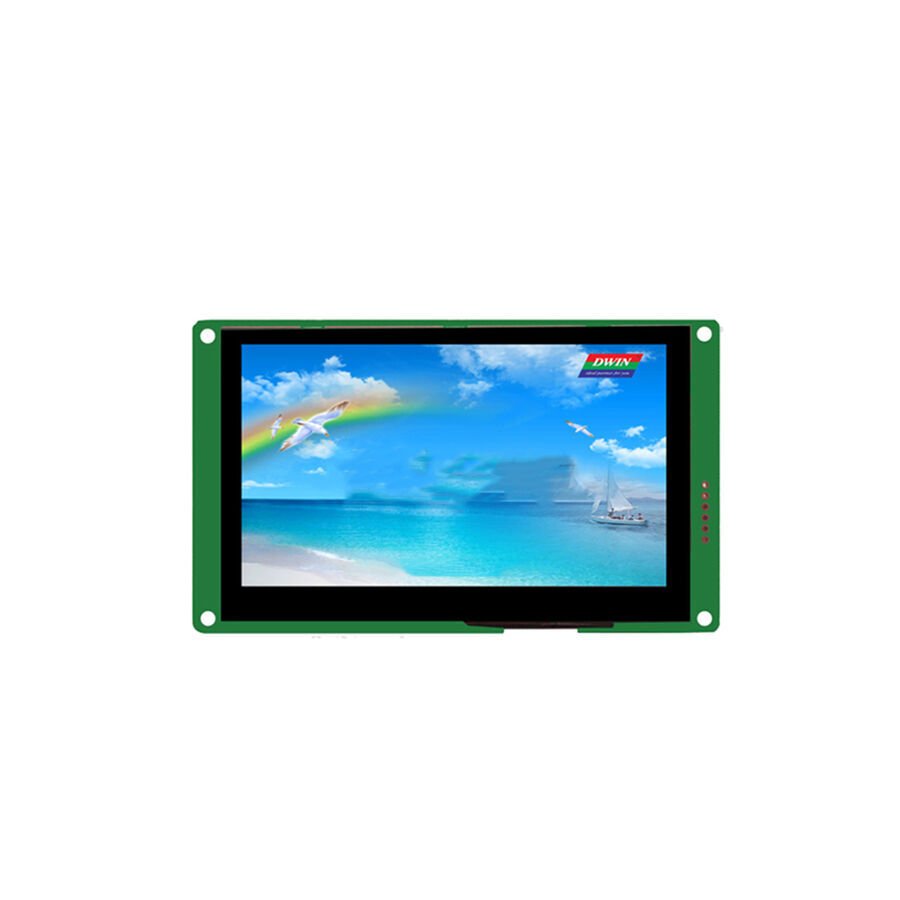

DWIN DMG48270C043_03WTR– 4.3″ UART TFT LCD Ekran, DWIN markasının uygun maliyetli HMI (insan-makine arayüzü) çözümlerinden biri olan,
4.3 inç boyutunda, 480×272 çözünürlüklü renkli TFT LCD ekrandır.
T5L işlemcisi ile güçlü ve stabil çalışır.

Özellikler

• Ekran Boyutu: 4.3 inç
• Çözünürlük: 480 × 272 piksel
• Renk: 16.7M (24-bit)
• Görüş Açısı: 70° / 70° / 50° / 70° (L/R/U/D)
• Dokunmatik:Rezistif
• İletişim: TTL UART (10 pinli soket ile)
• Yazılım: DGUS II veya Komut Seti (TA) ile geliştirme
• Güncelleme: SD kart veya seri port üzerinden
• Geliştirme Desteği: DWIN OS, KEIL C51 uyumlu

Kullanım Alanları

• Endüstriyel kontrol sistemleri
• Otomasyon panelleri
• Akıllı cihaz arayüzleri
• Eğitim projeleri

Donanım ve Arayüzler

• LCM Arayüzü: FPC40 (0.5mm), RGB
• Dokunmatik Arayüz:

Kapasitif: I2C (COB yapı)

Rezistif: 4Pin_1.0mm

• Kullanıcı Arayüzü: 10Pin_1.0mm (güç + UART)
• Flash Hafıza: 16MB NOR Flash (100.000+ yazma ömrü)
• Buzzer: 3V pasif, <1W
• SD Kart: FAT32 destekli, 4Mb/s hız
• Yedek Modül Bağlantıları:

Wi-Fi: Bulut bağlantısı ve uzaktan güncelleme

USB: USB bellek ile dosya yükleme

• PGT05 Desteği: Sistem çökmesinde DGUS kurtarma

Ekran Özellikleri

• Panel Tipi: TN TFT LCD
• Çözünürlük: 480×272 (0°/90°/180°/270° dönebilir)
• Renk: 24-bit (16.7M)
• Görüş Açısı: 70°/70°/50°/70° (L/R/U/D)
• Aktif Alan: 95.0mm x 53.9mm
• Parlaklık:

WTC / WTR modelleri: 250 nit

WN modeli: 300 nit

• Arka Işık Ömrü: >20.000 saat
• Parlaklık Ayarı: %0–100 (1–30% arası önerilmez)

Seri Haberleşme

• UART2 / UART4: 3.3V–5V TTL/CMOS
• Baud Rate: 3.150 ~ 3.225.600 bps (Tipik: 115200)
• Veri Formatı: N81 / E81 / O81 / N82 (OS yapılandırmalı)

Elektriksel Özellikler

• Güç Girişi: 4.5V ~ 5.5V DC (Tipik: 5V)
• Çalışma Akımı:

• Güç Tüketimi: <5W
• Önerilen Adaptör: 5V 1A DC

Çevresel Dayanıklılık

• Çalışma Sıcaklığı: -20°C ~ +70°C
• Depolama Sıcaklığı: -30°C ~ +80°C
• Nem Dayanımı: %10 ~ %90 RH
• Koruma: Konformal kaplama yoktur.
